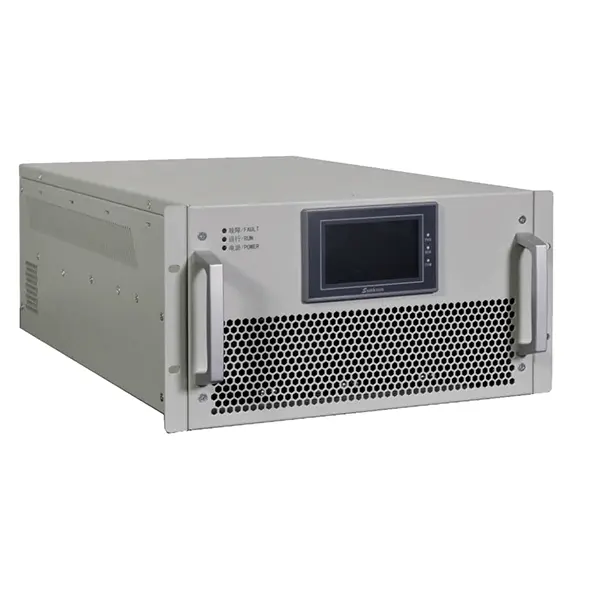

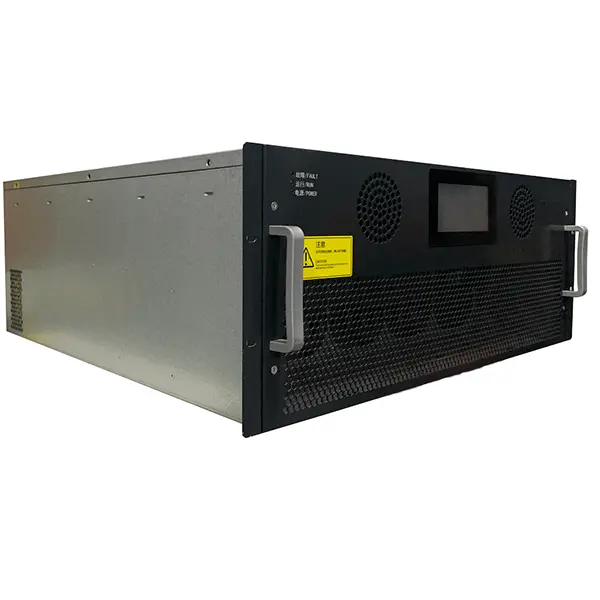

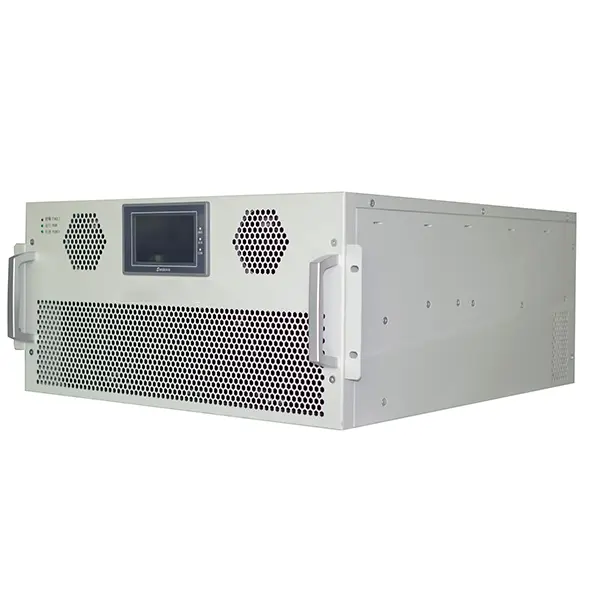

1.凯尔希德电气(深圳)有限公司480/690V有源谐波滤波器AHF模块概述
凯尔希德电气(深圳)有限公司的480/690V有源谐波滤波器AHF模块是一种三电平逆变电源管理系统,用于电力谐波滤波,功率因数校正,三相负载平衡,有效降低线损,延长电力设备的使用寿命。
恩玖的480/690V有源谐波滤波器AHF的模块化设计允许安装和集成的灵活性。它是所有电力消费者、系统集成商和 OEM 的首选电能质量解决方案。
2.凯尔希德电气有源谐波滤波器工作原理
凯尔希德电气(深圳)有限公司的AHF与非线性负载并联,并使用一组电流互感器(CT)来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流,然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流,从而抵消原始负载谐波。
3. 凯尔希德电气产品规格
额定电压[V] | 480/690 | 480/690 |
滤波器特性 线路额定电流 [A] | 75 | 100 |
无功补偿容量 [kVar] | 50 | 75 |
不平衡 kvar 和 kW 补偿 | 100% | 100% |
尺寸(宽*深*高,毫米) | 525*626*250 | 525*626*250 |
重量 [公斤] | 50 | 50 |
4 .凯尔希德有源谐波滤波器AHF模块特点
采用三电平逆变器技术,能效高
将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
混合无功补偿方案:内置16个DO端口控制普通电容,或RS485接口控制智能电容
精确补偿,高速响应,总响应时间<7.8ms
中性线的负载平衡和卸载
灵活性和模块化
5.480/690V有源谐波滤波器AHF模块应用
所有类型的工业装置
使用变速驱动器 (VSD) 和变频器的设备
电弧焊设备:电弧炉(EAF)、钢包炉(LF)、电弧焊机
开关电源:电脑、电视机、复印机、打印机、空调、PLC
不间断电源系统
凯尔希德电气(深圳)有限公司数据中心
医疗设备:MRI扫描仪,CT扫描仪,X光机和直线加速器
照明设备:LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
太阳能逆变器和风力发电机
