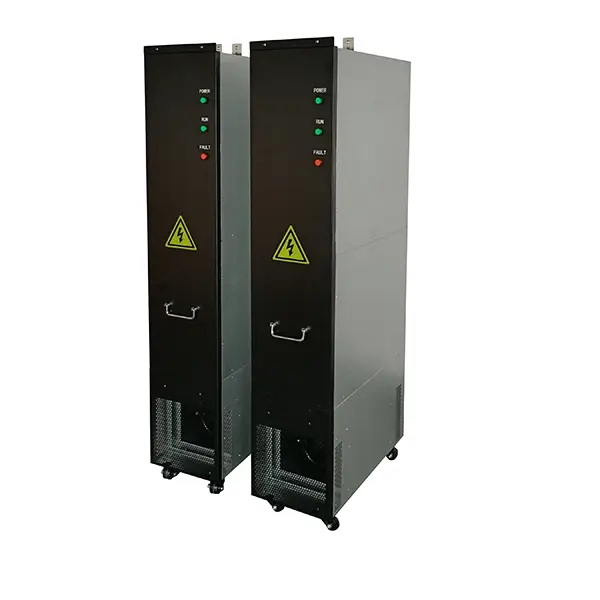

1.凯尔希德电气200/400V工业级有源谐波滤波器AHF概述

凯尔希德电气的400V工业有源谐波滤波器AHF，采用强IGBT，为IGBT提供高防护等级，适用于恶劣环境，减轻电能谐波滤波、功率因数校正、三相负载均衡等电能质量，有效降低线损，延长电力设备使用寿命。

凯尔希德的400V工业有源谐波滤波器AHF设计用于非常恶劣的应用环境，例如带电粉尘装置。
它是所有电力消费者、系统集成商和 OEM 在恶劣应用场景中的首选电能质量解决方案。

2. 凯尔希德电气有源谐波滤波器工作原理

凯尔希德电气的AHF与非线性负载并联，并使用一组电流互感器（CT）来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流，然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流，从而抵消原始负载谐波。

3.凯尔希德AHF产品规格

额定电压[V] 200/400 200/400
滤波器特性 线路额定电流 [A] 150 200
无功补偿容量 [kVar] 100 150
不平衡 kvar 和 kW 补偿 100% 100%
尺寸（宽*深*高，毫米） 258*563*1358 258*563*1358
重量 [公斤] 106 106

4. 凯尔希德电气的产品特点

使用强 IGBT
为IGBT提供高防护等级
适用于恶劣环境
采用三电平逆变器技术，能效高
将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
精确补偿，高速响应，总响应时间<7.8ms
中性线的负载平衡和卸载
灵活性和模块化

5. 凯尔希德电气产品应用

所有类型的工业装置

使用变速驱动器 （VSD） 和变频器的设备

电弧焊设备：电弧炉（EAF）、钢包炉（LF）、电弧焊机

开关电源：电脑、电视机、复印机、打印机、空调、PLC

不间断电源系统

数据中心

医疗设备：MRI扫描仪，CT扫描仪，X光机和直线加速器

照明设备：LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯

太阳能逆变器和风力发电机
